芯載未來，板定乾坤：2025-2031IC封裝載板黃金賽道深度掘金報告

1、IC封裝載板基本介紹

IC封裝載板是一種用于芯片封裝的直接載體，其上層與晶圓顆粒（Die）相連，下層和印刷電路板相連，起著芯片與PCB之間電氣連接的作用，同時也為芯片提供保護、支撐、散熱等作用。以IC封裝載板作為芯片載體的封裝形式被稱為載板類封裝，能達到增加引腳數量、減小封裝體積、改善電性能、實現多芯片模塊化的目的。

傳統的封裝形式主要是以引線框架作為載體、采用引線鍵合（WB）互連的形式，如SOP、QFP等。20世紀80年代至90年代，隨著封裝引腳數量快速增加，可實現更多引腳數的封裝載板應運而生，開始出現以IC封裝載板作為載體、采用引線鍵合（WB）互連的封裝形式，如BGA、LGA等，并隨著封裝技術向多引腳、窄間距、小型化的趨勢發展，逐漸出現采用倒裝芯片（FC）互連的先進封裝形式，如FC-BGA、FC-LGA等。

與傳統引線框架相比，IC封裝載板由于能夠實現將互連區域由線擴展到面，縮短了芯片到引出端的距離，極大地提高了互連密度并縮小了封裝體積。同時，IC封裝載板減小了信號傳輸路徑長度和引線電感、電阻，改善了電路的性能，因此，IC封裝載板逐漸取代引線框架成為主流高端封裝材料。隨著電子產品向高性能、多功能、小型化的方向發展，封裝技術也向多引腳、窄間距、小型化的趨勢發展，IC封裝載板的厚度越來越薄，線寬/線間距、引出端焊盤直徑或焊球尺寸和節距也在減小，IC封裝載板可以在封裝尺寸不變的情況下，滿足引腳數量大幅增加的需要，提高產品的容量和性能。

2、行業主要分類

IC封裝載板主要可以通過基材種類、芯片與載板連接方式、封裝形式進行劃分：

（1）根據基材種類劃分

IC封裝載板按照基材種類不同可分為無機載板和有機載板，目前有機封裝載板的產值約占整個封裝載板總產值的80％以上，其中又以剛性載板為主。

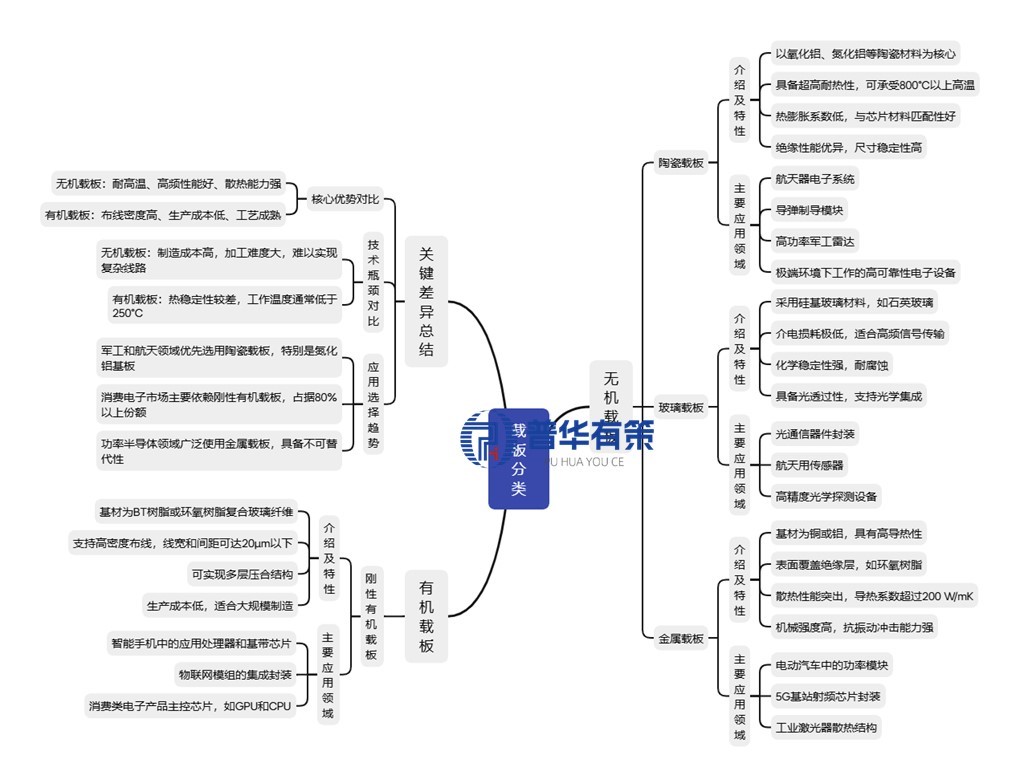

根據基材種類劃分

資料來源：普華有策制圖

（2）根據芯片與載板的連接方式劃分

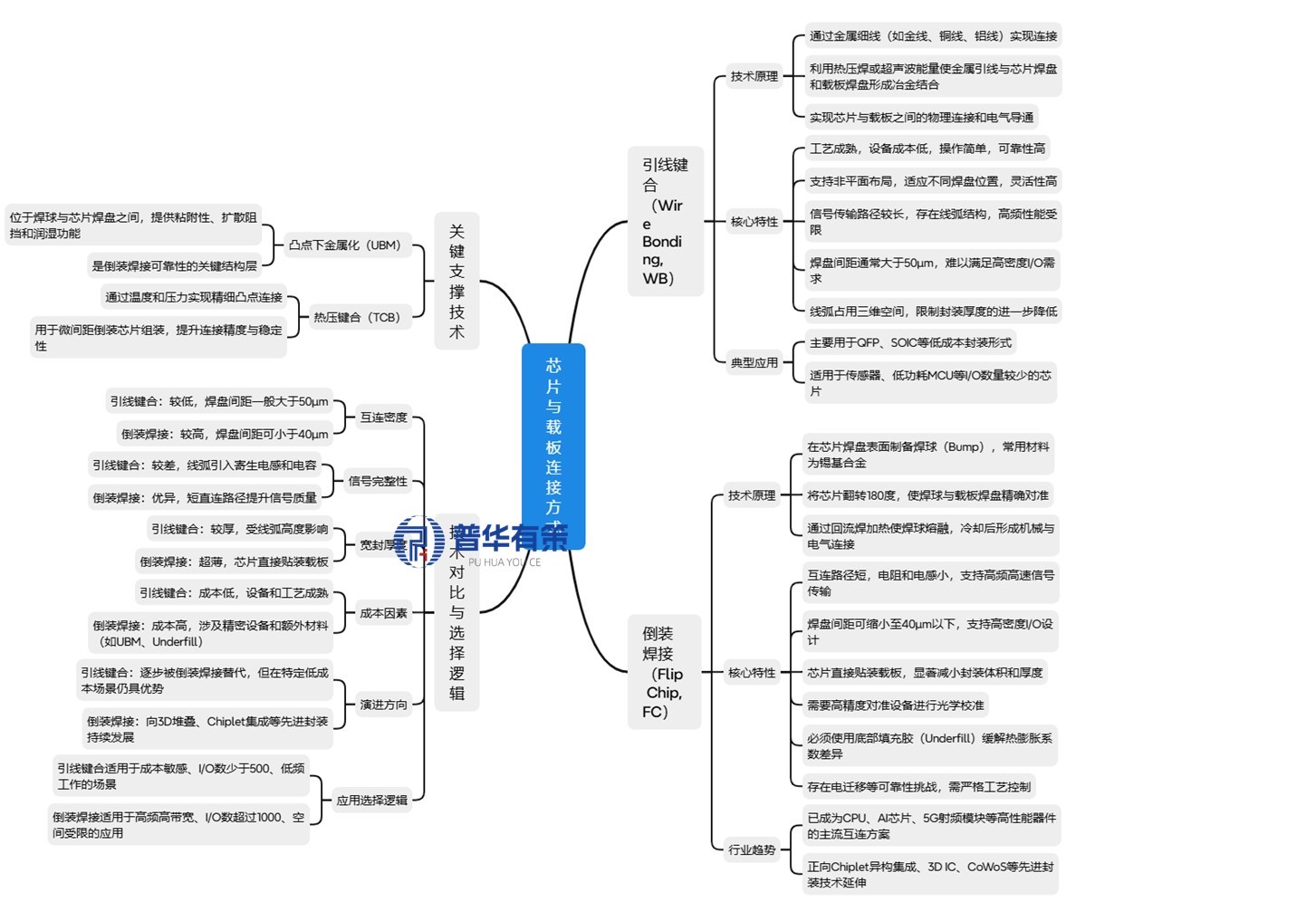

芯片與載板的連接方式劃分

資料來源：普華有策制圖

（3）根據封裝形式劃分

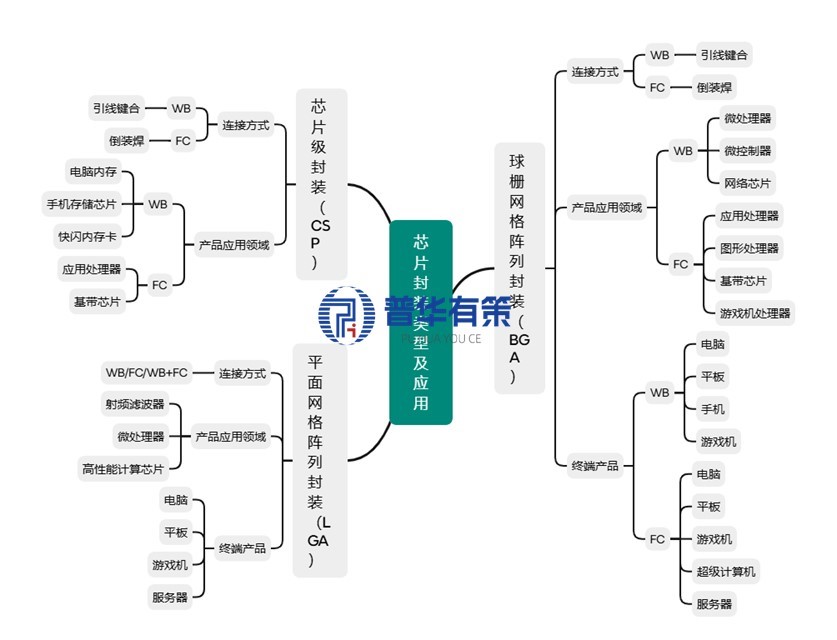

根據封裝形式的不同，目前行業內量產的載板主要分為BGA、LGA、CSP和SiP封裝載板，由于BGA高密度、高性能、多引腳的特點，結合FC在高密度芯片上的性能及成本上的優勢，F(xiàn)C-BGA封裝已成為高性能處理器封裝領域的主流選擇。同時，為滿足整機系統小型化的需求，板級SiP技術發展迅速，已經成為消費電子領域小型化設備核心芯片的主流封裝發展方向。隨著未來可穿戴設備、5G等消費市場的發展，SiP封裝載板市場規模也將不斷擴大。

根據封裝形式劃分

資料來源：普華有策制圖

3、IC封裝載板相關技術發展狀況

IC封裝載板尺寸小、電氣結構復雜。隨著封裝技術向小型化、高散熱性、高集成度、高密度化、多引腳等方面的發展，對IC封裝載板層數、布線能力、孔徑、線寬/線距等也提出了更高的要求。當前，圍繞IC封裝載板的生產制造工藝主要有IC封裝載板內部金屬層導通互聯技術和IC封裝載板制造技術。

（1）IC封裝載板內部金屬層導通互聯技術

在IC封裝載板內部金屬層導通互聯方式選擇上，目前業界實踐主要采用機械鉆孔法、激光鉆孔法和銅柱技術等工藝技術。

機械鉆孔法和激光鉆孔法是業內通用的導通互聯技術，其中以激光鉆孔法為主，主要包括減成法、半加成法、加成法等工藝。通常，WB BGA、WB CSP、FC-CSP等封裝形式的中低端封裝載板產品主要采用減成法或半加成法，F(xiàn)C-BGA封裝形式和部分FC-CSP封裝形式的高端封裝載板產品主要采用加成法。目前，F(xiàn)C-BGA封裝形式的高端封裝載板產品加成法量產技術經驗主要掌握在日本、韓國、中國臺灣地區企業，大陸廠商持續的技術研發與生產實踐，已逐步突破該技術瓶頸，并逐漸掌握了量產能力。

（2）IC封裝載板制造技術

目前IC封裝載板制造技術可分為三種：樹脂薄膜積層法（ABF Type Build-Up Substrate）、半固化片積層法（Prepreg Type Build-Up Substrate）和無芯封裝載板（Coreless Substrate）制造方法。前兩種均為含有芯板的封裝載板，在芯板頂、底面疊加樹脂薄膜或半固化片進行增層，芯板可以使載板獲得良好的剛性而不易彎折，但也因芯板的存在而導致封裝載板總體較厚，且只能做出偶數層次，對于實現更小線寬線距、更靈活的線路設計等方面存在瓶頸。

隨著市場對封裝載板的物理性能、熱性能和電氣性能不斷提出更高的要求，以及下游移動設備等終端應用小型化、薄型化的趨勢，無芯板封裝載板因更能滿足產品尺寸和性能的發展趨勢而得到廣泛的應用。

無芯板封裝載板技術，是一種在可犧牲載體上完成層間互聯的封裝載板的制造技術，因其不使用傳統流程所必須的芯板而得名。業界廠商的一般做法是采用激光鉆孔法實現無芯封裝載板內部的導通，并通過減成法（Tenting）或者改良半加成法（mSAP）的工藝實現線路層的制作。

未來，以封裝載板為載體的封裝技術，將會朝著更小型化（無芯封裝載板、嵌埋封裝模組）、更高集成密度（系統級封裝）、更多引腳（扇出型封裝）、更大容量（3D封裝）的方向發展。

4、行業相關下游情況

（1）射頻前端芯片

射頻前端模塊是無線通信系統的關鍵組件，可以廣泛應用于手機、可穿戴設備、物聯網、通信基礎設施等泛射頻領域。

按照終端設備中產品形態分類，射頻前端模塊可分為射頻器件和射頻前端模組。射頻器件包括射頻功率放大器、雙工器、濾波器等芯片；射頻前端模組則是根據不同需求，將前述器件集成在一起形成模組。隨著通信技術的演進，更多的頻段和制式將使得移動終端射頻前端更加復雜。以PA模組為例，4G多模多頻手機所需的PA芯片需要5-7顆，而5G智能手機內的PA則多達16顆。但由于手機內部設計空間有限，為滿足更高性能要求，需要將各射頻前端組件集成到模組中，從而達到減少尺寸的目的，因此射頻前端向集成化、模組化方向發展。

受到5G網絡商業化建設、數據需求爆發等因素的影響，未來幾年全球射頻前端市場規模將保持增長。

從競爭格局來看，全球射頻前端市場由國外廠商壟斷，尤其是在高端的射頻芯片領域，國產化率較低。在我國5G話語權不斷提升的背景下，以華為、小米等為代表的國內基站和移動終端廠商在全球市場份額不斷提升，強烈的國產替代需求和對于上游供應鏈把控的需求，為國內射頻前端芯片廠商提供應用平臺。如今國內已經涌現了一批優秀的射頻前端芯片企業，例如唯捷創芯、銳迪科、展訊通信、飛驤科技、昂瑞微、卓勝微、銳石創芯、慧智微等。

（2）處理器芯片

處理器芯片，也叫計算芯片，分為通用處理器芯片和專用處理器芯片。通用處理器芯片包含CPU、GPU等。其中，CPU即中央處理器，是計算機系統的運算和控制核心，是信息處理、程序運行的最終執行單元，相當于計算機系統的大腦；GPU即圖形處理單元，是計算機系統中主要進行圖形處理的芯片，專用于執行在計算機上渲染圖像、視頻和動畫所需的密集計算，其因內部結構經特別設計，可以并行運行大量計算，也經常被應用于人工智能等領域。

專用處理器芯片包含ASIC、NPU等。其中，ASIC即專用集成電路，是為滿足特定用戶或電子系統的需求而專門設計、制造的集成電路，其功能在制造過程中被固化，無法通過編程修改，而作為硬件層面的定制化解決方案，其在性能、功耗和集成度上展現出顯著優勢，尤其適用于算法成熟、需求明確的大規模量產場景；NPU即嵌入式神經網絡處理器，是一種專門為機器學習、人工智能而設計的處理器，其“數據驅動并行計算”的架構可以加速人工智能領域神經網絡的運算，解決傳統芯片在運算神經網絡時效率低下的問題。

全球處理器市場廣闊，以CPU和GPU領域為例，伴隨服務器市場、智能手機市場和汽車智能化市場的進一步增長，以及隨著未來數據中心、人工智能產業的集中爆發，預計全球CPU和GPU市場規模將持續增長。

目前，計算技術基礎架構和基礎工藝的技術創新日益趨緩，部分通用及特定專用的加速架構逐漸興起，處理器芯片創新正在由通用軟硬件到面向應用場景需求的專用加速開啟創新，主要體現在高性能計算、智能終端計算以及人工智能計算等新興應用領域計算需求的激增，尤其深度學習的爆發成為近年來快速增長的核心驅動力，推動GPU加速計算及專用集成電路加速計算等相關技術創新快速增長，并成為計算技術創新的主導方向。面向不同應用場景的差異化計算需求，處理器芯片在計算性能、功耗、延遲等方面的高效平衡也成為后續升級的重中之重。

在數字經濟時代，算力是將數據轉化為有效信息、驅動經濟和科技發展的“時代引擎”，是大數據、人工智能時代的基礎設施。作為算力的主要載體，處理器芯片的市場規模將持續高速增長。

（3）電源管理芯片

電源管理芯片是在電子設備系統中擔負起對電能的變換、分配、檢測及其他電能管理的職責的芯片。芯片將電源從某一種形式高效且穩定地轉換為另一種形式，主要包括AC-DC、DC-DC轉換、LDO、電池管理IC、充電芯片和開關IC等。電源管理芯片存在于幾乎所有的電子產品和設備中，是電子設備的電能供應的“心臟”，是電子產品和設備不可或缺的關鍵器件，也是模擬芯片最大的細分市場。

電源管理芯片應用廣泛，主要包括計算機、網絡通信、汽車電子、消費電子、工業控制等領域，其中通信和數據中心市場是最主要的電源管理IC市場之一，主要包括智能手機市場、通信基站市場和AI服務器市場。一方面5G的發展將進一步提升通信領域電源管理芯片需求，尤其是受益于手機出貨量和單部手機電源管理IC數量的增長、5G基站數量的大幅增長和單個基站通道數增加等驅動因素；另一方面AI服務器市場的爆發式增長將成為電源管理芯片需求提升的核心引擎，其需求同時受益于AI服務器出貨量在AI算力需求提升背景下的持續增加以及單臺AI服務器中電源管理芯片價值量較通用服務器的大幅上漲。全球范圍內電源管理芯片的主要廠商包括TI、英飛凌、ADI、安森美和意法半導體等，中國本土的電源管理芯片主要廠商包括海思、韋爾股份、圣邦微電子、芯朋微、矽力杰、士蘭微和杰華特等。

此外，當前電源管理芯片市場仍由TI、英飛凌等國際巨頭主導，特別是在高端電源管理芯片市場仍占據主要的市場份額。隨著國產芯片自主替代的重要性和緊迫性日漸凸顯，中國本土電源管理芯片設計企業在激烈的市場競爭中逐漸崛起，進口替代效應明顯增強。

5、面臨的機遇

（1）國家產業政策的支持

政府的支持和投入是半導體產業能夠實現快速成長的重要因素。目前我國正處于世界第三次半導體產業轉移浪潮中，國家積極支持半導體產業的發展，先后頒布《國家集成電路產業發展推進綱要》《中國制造2025》等多項積極政策；我國陸續成立集成電路產業基金，優化投資環境，國內集成電路產業迎來新的發展高潮；國家重大科技專項實施，集中突破集成電路關鍵技術，國內先進封裝技術和工藝研發水平持續提高。特別是《國家集成電路產業發展推進綱要》中指出：到2020年，集成電路與國際先進水平差距逐步縮小，全行業銷售收入年均增速超過20%，企業可持續發展能力不斷增強，關鍵裝備和材料進入國際采購體系，基本建成技術先進、安全可靠的集成電路產業體系；到2030年，集成電路產業鏈主要環節達到國際先進水平，一批企業進入國際第一梯隊，實現跨越發展。國家政策全方位的支持將驅動國內半導體產業實現快速發展和突破，推動我國在第三次半導體產業轉移浪潮中實現突圍。

（2）國產替代和自主配套的迫切需求

半導體材料是國內半導體產業鏈最薄弱、技術壁壘最高的環節之一，半導體材料也是整個半導體產業的支撐環節，其自主供應能力關乎半導體產業安全。只有實現了半導體材料等底層技術的自主創新和產業配套環節的國產替代、自主可控，我國的半導體行業才算真正實現國產化。根據中國半導體行業協會的統計，目前在國內半導體制造環節國產材料的使用率在20%-25%的水平，仍具備較大的提升空間，且在先進工藝制程和先進封裝領域，半導體材料的國產化率更低，“卡脖子”環節的突破仍存在挑戰，推進半導體材料的自主可控是未來發展的重要趨勢。

隨著半導體產業轉移，中國大陸自主晶圓廠產能進一步爬坡，以及中美貿易摩擦以來國內半導體產業鏈不確定性增加。從供應鏈安全角度考慮，國內芯片設計公司、封裝測試廠等半導體企業，將對于認證國內半導體材料供應商的意愿進一步增強，為封裝載板等上游半導體材料國產替代和自主配套的進程帶來機遇。

（3）下游新興市場應用的驅動

21世紀以來，半導體行業波動的核心驅動來源于需求端的變化。在5G快速發展的背景下，智能手機、物聯網、人工智能、汽車電子、數據中心、高性能計算等新興應用市場將成為未來半導體行業發展的推動力。

5G作為信息產業底層技術，會帶來新一輪終端設備的升級，促進物聯網、智能駕駛等新應用生態的形成，滿足高流量、低延時的傳輸需求；人工智能（尤其是生成式AI）在算法與算力結構上的雙重變革驅動大數據的綜合處理能力提升，解決了摩爾定律下數據的處理能力依靠芯片集成度提升面臨的瓶頸，人工智能高算力的高準確度在圖像識別、智能語音等領域應用日漸普及，而未來人工智能還會賦能更多的產業，帶動國產化算力、存儲、電源管理等各類AI相關芯片需求的攀升。

（4）先進封裝的發展要求

摩爾定律發展至今已遇到瓶頸，芯片特征尺寸已接近物理極限，超越摩爾定律是未來超越制程極限的發展方向，而先進封裝技術，尤其是SiP封裝是實現超越摩爾定律的重要選擇。先進封裝技術廣泛應用于智能移動設備，如智能手機、平板電腦等，由于移動設備的使用數量以及設備功能還在不斷增加和優化，對先進封裝的需求也愈發增多。隨著電子產品趨向于功能化、輕型化、小型化、低功耗和異質集成，以及高性能計算、高頻高速、高可靠低延時、高散熱低成本、小型化集成等需求，以Flip Chip、Fan-in、Fan-out、Embedded Die、SiP封裝、2.5D/3D等為代表的先進封裝技術越來越多地應用到電子產品中。

（5）新增晶圓產能為國內半導體材料企業帶來的強勁需求傳導

半導體材料的市場需求與晶圓產能情況保持密切聯系，晶圓的需求以及銷售直接決定了所能生產的芯片的數量，滿足下游市場需求的同時，也間接影響封裝載板和嵌埋封裝模組的需求量。目前，全球晶圓產能仍在擴張，為上游半導體材料行業帶來了強勁的需求。根據SEMI統計預計，全球半導體制造商從2022年到2025年以近10%的復合平均增長率（CAGR）擴大300毫米晶圓廠產能，達到每月920萬片晶圓的歷史新高。中國大陸將把其在300毫米晶圓廠產能中的全球份額在2025年提升至23%，這將進一步帶動國內半導體材料需求的增加。

6、IC封裝載板行業發展情況及未來趨勢

（1）IC封裝市場規模穩定增長

全球IC封裝載板市場發展情況與半導體行業發展態勢緊密相關，增長變化與全球半導體產業增長變化基本保持一致。全球封裝載板市場規模受益于AI、高性能計算（HPC）和汽車電子等下游需求的持續增長，以及先進封裝技術對載板層數和精度的升級需求。以及隨著 5G、人工智能、物聯網、汽車電子等新興市場消費需求的持續攀升，IC封裝載板市場未來將保持增長態勢。

（2）國產替代空間巨大，國產替代趨勢明顯

近年來，在國家產業政策的大力支持下，及下游內資廠商基于供應鏈安全角度的考量，隨著本土載板廠商在核心技術上的突破及中高端封裝載板的量產，本土載板廠商市場份額逐步攀升，國產替代趨勢明顯。

（3）用于高性能計算的 FC-BGA 等產品是驅動IC封裝載板需求成長的主要因素之一

根據細分工藝的不同，封裝載板產品主要可分為三個等級：入門級產品包括WB CSP、WB PBGA 等，用于芯片組、DRAM、Flash 等產品；一般級產品包括一般 FC-CSP、LGA 等，可用于射頻芯片組、SiP 封裝模組；高端級產品包括復雜 FC-BGA 產品等，主要應用于高性能計算、服務器、通信領域的 CPU、GPU等高端數字芯片。

高端數字芯片要求封裝載板擁有更高的布線密度、更精細的線寬/線距、更高的層數，以實現更強的封裝密度和更大的載板面積。隨著終端應用領域的持續發展與不斷拓寬，高端數字芯片市場需求將持續提升，封裝載板市場整體景氣與Chiplet 等先進封裝技術流行疊加下，F(xiàn)C-BGA 封裝載板市場規模有望迎來較大的增幅。

（4）先進封裝技術的發展將持續推動IC封裝載板市場擴張

集成電路封裝，是指使用特定材料、工藝對芯片進行安放、固定、密封和保護，并將芯片上的接點連接到封裝外殼上，以實現芯片內部功能的外部延伸。集成電路芯片對使用環境具有較高的要求，為了防止外部環境對芯片的損害，就必須使用特定材料和工藝將集成電路芯片包裹起來，因此封裝是集成電路制造的必要環節。

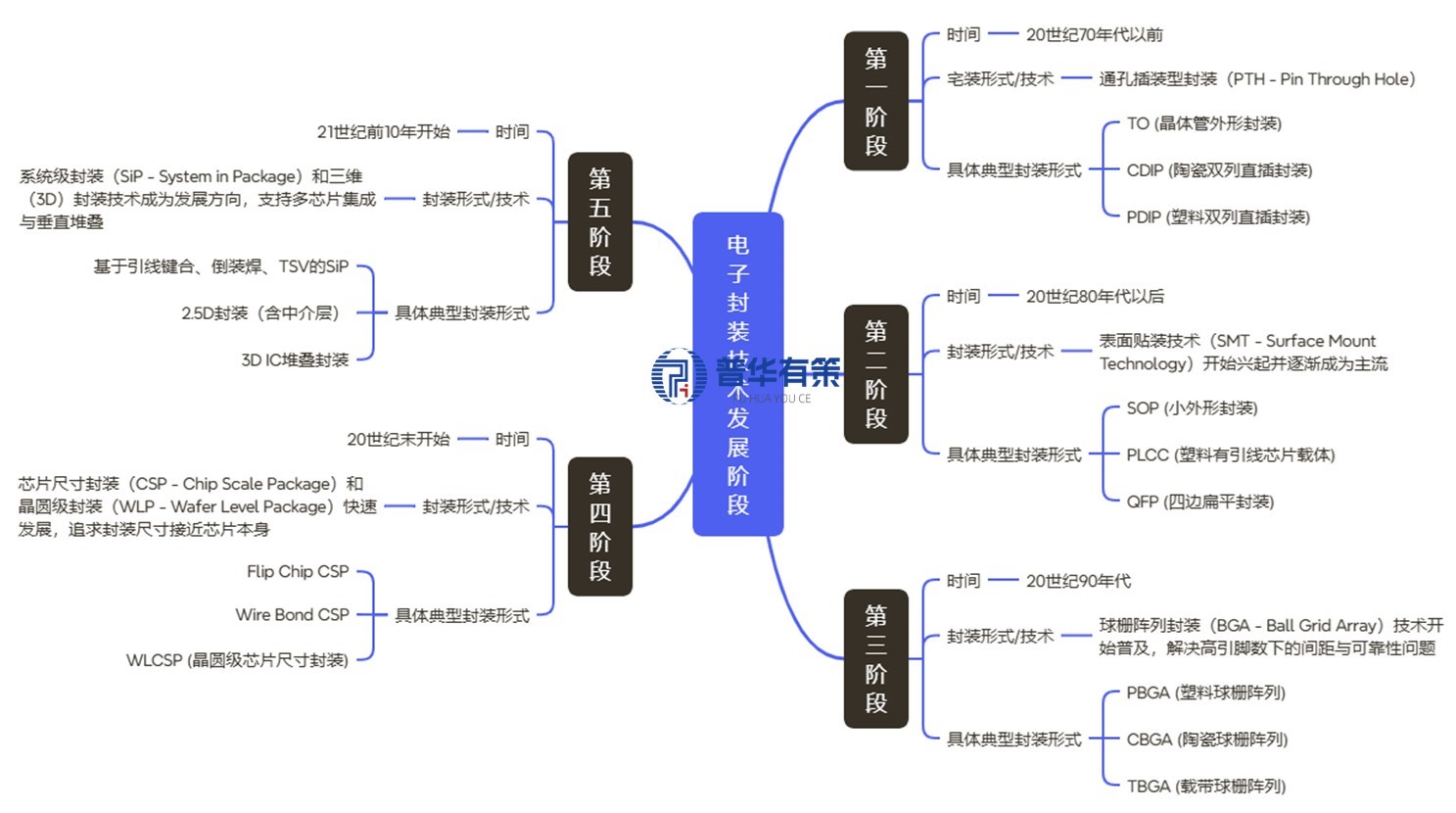

按照封裝技術的誕生時間，全球集成電路封裝技術共分為五個階段。目前，第三階段誕生的 BGA、CSP 等主要封裝形式已經成熟并進入大規模增長期，第四、五階段誕生的 MCM、Chiplet、SiP、3D 封裝為代表的先進封裝技術正在持續迭代并拓寬應用領域。除 WLP 等少數封裝形式外，目前主流的先進封裝形式均需要使用IC封裝載板以實現芯片與主電路的互聯。同時，先進封裝技術對IC封裝載板的結構和性能提出了新的要求，推動著IC封裝載板技術的發展。隨著先進封裝技術的逐漸邁向成熟并走向市場化，IC封裝載板市場將持續擴張。

行業發展階段

資料來源：普華有策制圖

7、IC封裝載板行業相關企業玩家

從整體技術水平看，國內封裝載板企業和海外排名靠前的封裝載板龍頭企業仍有一定差距。目前，國內同行業企業主要采用減成法或半加成法生產WB BGA、FCCSP封裝形式的中低端產品。用于CPU、GPU等領域FC-BGA封裝形式的加成法量產技術經驗主要掌握在日本、韓國以及中國臺灣地區等企業。

國內目前從事IC封裝載板業務的企業主要有以下兩種類型：（1）本土企業，主要包括深南電路、興森科技、越亞半導體等；（2）欣興電子、景碩科技、南亞電路、三星電機、奧特斯等中國臺灣地區廠商、日韓廠商、歐洲廠商在我國境內設立的封裝載板廠。后者在中國境內投建的封裝載板廠多定位為以生產和制造功能為主的封裝載板廠，其核心技術的研發功能主要保留在境外。

（1）欣興電子

主營業務是從事印刷電路板（PCB）、高密度連接板（HDI PCB）、軟板（FPC）、軟硬復合板、IC載板與IC測試及預燒系統的開發、制造、加工和銷售等業務；欣興電子的IC載板產品已廣泛應用于AI、服務器、PC、數據中心、消費電子、汽車電子和通訊設備等各個領域。

（2）景碩科技

主要從事IC封裝載板、印刷電路板等業務，提供FC-BGA封裝載板、FC-CSP封裝載板、WB CSP 封裝載板、射頻前端封裝載板、系統級封裝載板等產品，主要應用于智能手機和穿戴設備的各式模組、CPU、應用處理器、專用集成電路、射頻前端、電源管理、存儲器等。

（3）深南電路

主營業務為印刷電路板業務、封裝載板業務和電子裝聯業務。深南電路 2009年進入封裝載板領域，在該領域的主要產品有模組類封裝載板、存儲類封裝載板、應用處理器芯片封裝載板等，主要應用于移動智能終端、服務器、存儲等領域。

（4）興森科技

專注于先進電子電路產業，圍繞傳統PCB業務和半導體業務兩大主線開展。興森科技2012年開始從事封裝載板業務，立足于芯片封裝測試環節的關鍵材料自主配套，應用領域涵蓋存儲芯片、射頻芯片、應用處理器芯片、傳感器芯片等。

（5）越亞半導體

主要從事先進封裝關鍵材料和產品的研發、生產以及銷售，產品類型主要包含射頻模組封裝載板、ASIC芯片封裝載板、倒裝芯片球柵陣列封裝載板、電源管理芯片封裝載板和嵌埋封裝模組，主要用于射頻前端、高性能計算、CPU/GPU/ASIC等處理器、網絡連接和電源管理等領域，終端應用包括手機和平板電腦等便攜式消費電子產品、AI服務器、算力中心和通信基站等。
